DFW Американский

Отправить заявку

Описание

маркер

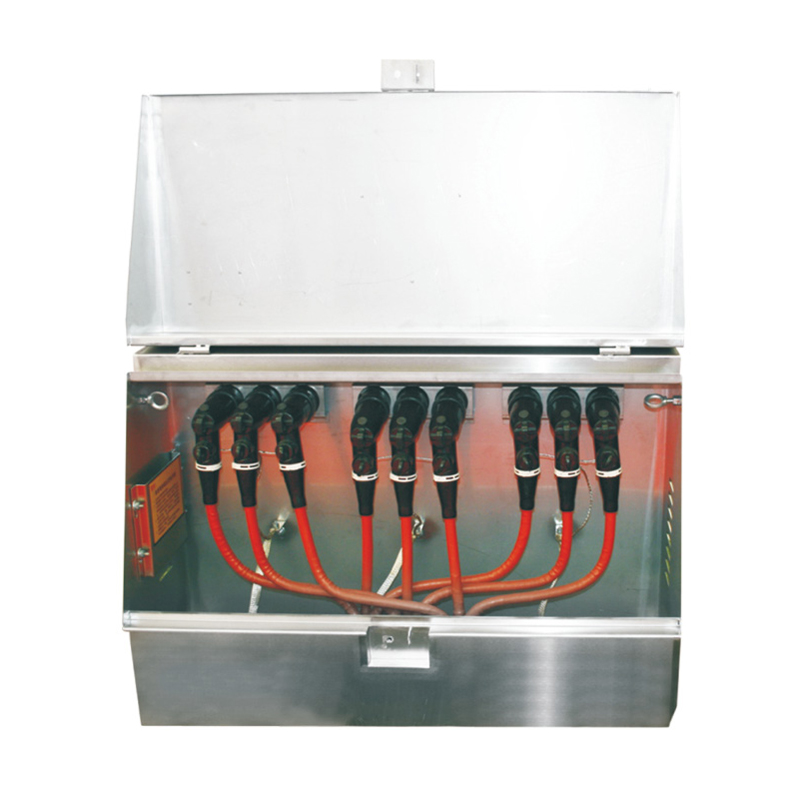

Благодаря отличной производительности, стандартизированному дизайну и красивому внешнему виду, американская кабельная распределительная коробка, производимая нашей компанией, широко используется в кабельном оборудовании в системе кабельных распределительных сетей, которая получила широкое признание в различных промышленных парках, жилых районах, городских густонаселенных районах, коммерческих центрах, высотных зданиях и других местах. В основном он характеризуется односторонним открытием двери и поперечной многоходовой шиной. Он имеет преимущества небольшой ширины, гибкой комбинации, полной изоляции и полной герметизации. В соответствии с номинальным током, он может быть разделен на главную цепь 600A и ответвление 200A. Главная цепь 600A подключается с помощью болта; ответвление 200A подключается с помощью штепсельного типа и может быть вытащено и вставлено с нагрузкой.

Модель и значение

DFW
Уровень тока ответвления цепи Уровень тока главной цепи Количество ответвлений
Количество главных цепей
Уровень напряжения
Кабельная ответвительная коробка

Адаптация к окружающей среде

1.Температура окружающей среды: максимальная температура: +40℃, низкая влажность воздуха-30℃.

2.Скорость ветра: эквивалент 34 м / с (не более 700pa).

3.Влажность: среднесуточная относительная влажность не более 95%, среднемесячная относительная влажность не более 95%.

4.Ударопрочность: горизонтальное ускорение не более 0,4 м/с², вертикальное ускорение не более 0,15 м/с².

5.Наклон места установки: не более 3 градусов.

6.среда установки: окружающий воздух должен быть свободен от очевидных загрязнений, таких как коррозионный, горючий газ и водяной пар, и места установки должны быть свободны от сильной вибрации

Примечание: пожалуйста, проконсультируйтесь с нашей компанией при заказе этого продукта за пределами вышеуказанных условий.

Технические параметры

Проект	200A(Филиальная сеть)	600A(Основная сеть)
Номинальное напряжение	15kV	15/25kV
Номинальный ток	200A	600A
Номинальный кратковременно выдерживаемый ток	16kA/ls	40kA/ls
Выдерживаемое напряжение промышленной частоты 1 мин.	42kV	42kV
15 мин выдерживаемое постоянное напряжение	53kV	78kV
Выдерживаемое напряжение грозового импульса	95kV	125kV
Минимальное напряжение возникновения коронного разряда	11kV	19kV
